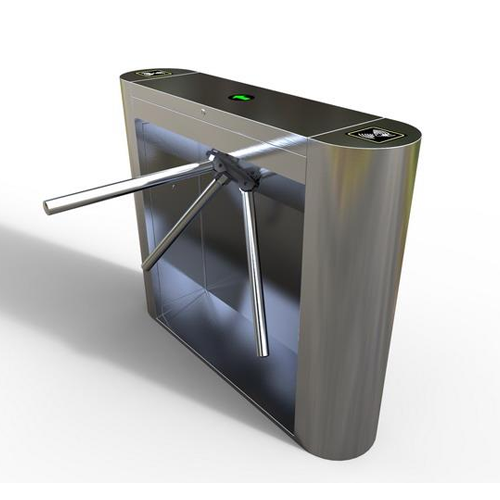

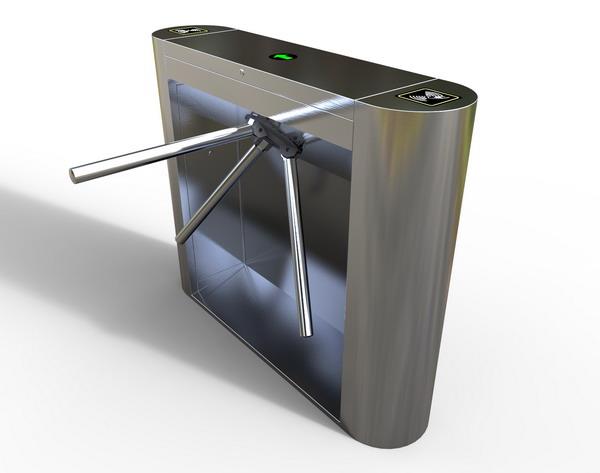

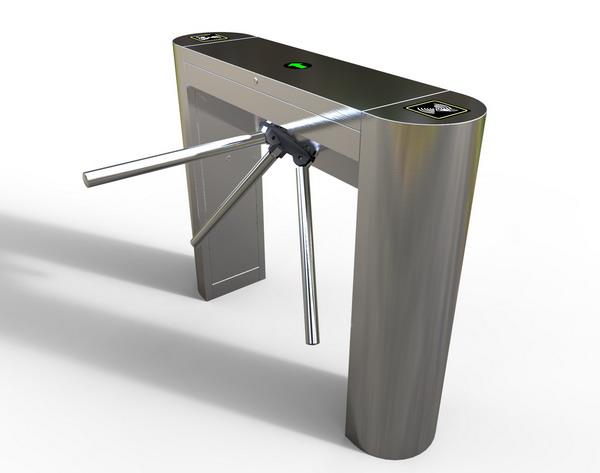

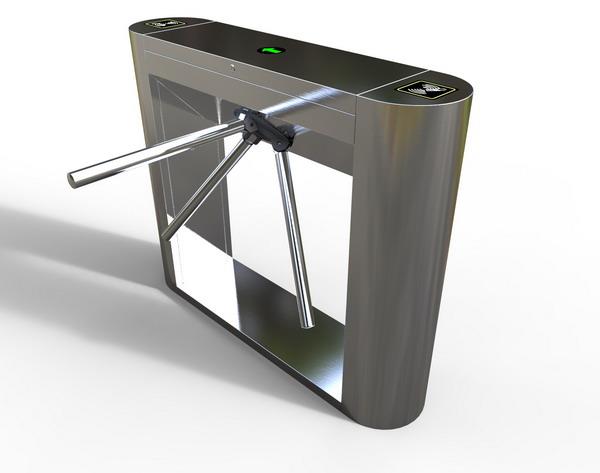

三辊闸机

三辊闸机

产品详情

如何安装智能三辊闸机,一般情况下根据所选用闸机左右向及安装现场实际情况,确定道闸主机的安装位置。对非混凝土地基或道闸主机安装有斜坡的情况,建议砌混凝土地基,并应确保地基与基础结合牢固,三棍闸主机机身与水平面垂直度小于1°。

三辊闸机安装流程步骤如下:

(1)线路预埋:按客户的要求将机箱位置定好,如需浇筑混凝土基座可事先完成(基座尺寸大小要比道闸底部外形尺寸大小多出约100-150mm),在机箱固定位置的中心点到控制室或岗亭之间预埋或开挖电缆线沟,埋放线管,穿入设备所用2X1.5平方毫米电源线和4X0.5平方毫米控制线,确定无误后,回填混凝土。

(2)固定机箱:将三辊闸机机箱放到固定位置,打开机箱门,松脱固定帽子的蝶形螺母(将机箱门和帽子,小心安放,避免表面刮伤)。然后在机箱底板的螺钉孔中心和机箱底座边缘做上记号,移开道闸,在做好记号的螺钉孔上用钻头垂直打孔(钻头大小要与随设备配带的膨胀螺栓相匹配),深度要符合膨胀螺钉的长度要求。将机箱移至原位,打入膨胀螺钉并紧固,固定牢固。

(3)闸杆的安装:在三棍闸机箱固定牢固后,便可将闸杆安装在杆把位置,用配备的螺钉拧紧,并确定闸杆不倾斜。如需安装叉杆,在调试好垂直,水平状态后,用手将闸杆摇到水平位置,确定闸杆端部叉杆的安装位置,并用螺丝将叉杆固定牢固(无叉杆情况无需安装)。   (4)外围设备的安装:三棍闸安装牢固,并且调试完毕后,可以根据客户的需要,按道闸控制板接线图接好机箱线路和相关外围设备的控制线路,并进行相关的调试

一.功能介绍

1.具有明确的通行方向指示功能,以直观的箭头表示是否可以通行(需要另接方 向灯板)。

2.具有防尾随功能:当每次通行后自动取消通行时间,防止人员防尾。

3.具有多种工作模式可供选择,即可单向通行、可双向通行,和通过给主板开闸信号

(需要另接控制系统.门禁.指纹等)控制通行等等,都可通过主板菜单进行设定。

4.具有自动复位功能:当收到开闸信号后,通行者在规定的时间内未通行时,系统将 自动取消通行者的本次通行权限,且限制的通行时间可在主板菜单进行行设定。

5.具有断电落杆功能,以满足用户的特殊需求及消防安全要求。

6.具有方向电磁铁和限位开关的工作方式可调性,以满足不同客户需求,(调整方向电磁铁和限位的工作方式可用于高转闸上)。

二.功能说明

1.主板上有六个按键,主板左下角两个按键 S4 和 S5 分别为左开闸键右开闸键,显示屏左下角 S1 菜单键用于进入和退出菜单或;S2.S3 为上翻和下翻键用于菜单项目的选择和对需要设定的参数进行加减。

2.显示屏是指主板上的从左到右显示的 3 位 LED 数码管;正常工作时为 000。

3.进入菜单:按下菜单键,这时显示屏显示“P00”字样,表示已经进入;退出菜单状态,这时可用向上翻键和向下翻键来选择设定功能的功能号;按上翻键,功能号加

1、按下翻键功能号减 1;共有 5 种功能设定,分别是:

P00:进入;退出菜单;

1 、闸机类型 P01: 1- 0:电磁铁得电有效 (即得电开闸适用于三辊闸) ;1-1、方向 电磁铁失电有效(即失电开闸;可用于高转闸) 默认为 0;

2 、系统初始化 P02:2- 0;否2-1;系统初始化(还原系统默认初始值)

3 、通行时间设定 P03:306 表示每个人通过通道的最长时间;默认为 6 秒,

4 、闸机工作方式 P04:4- 0;左右受控(刷卡) 4-1;左边受控(刷卡)右边自由 通行 4-2;右边受控(刷卡)左边自由通行 默认为 0

5、 测试功能 P05: 5-0;退出测试 5-1;开始闸机测试默认为 0

6 、左边计数与清零 P06:6=0 计数或不计数(0 表示不计数,1 表示计数)

7、 右边计数与清零 P07:7=0 计数或不计数(0 表示不计数,1 表示计数)6=1 查 看计数 6=2 清零默认不计数

8、 记忆功能 P08: 8-0 无记忆 8-1 左边记忆 8-2 右边记忆 8-3 左右记忆 默认无记 忆功能

9、 通行设定P09:9-0 左右通行 9-1 左边通行右边禁止 9-2 右边通行左边禁止 9-3全部
