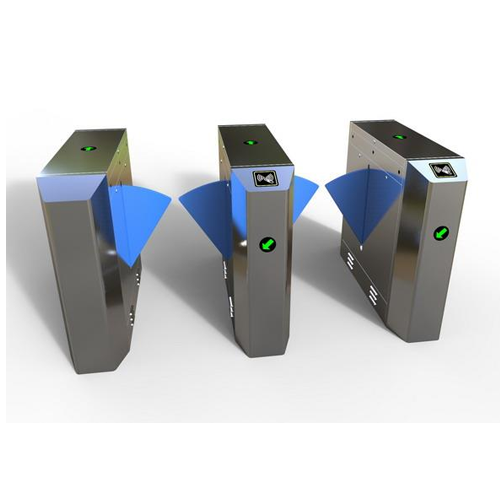

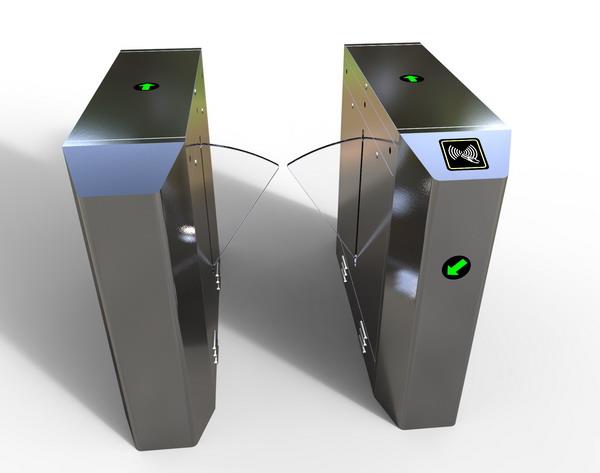

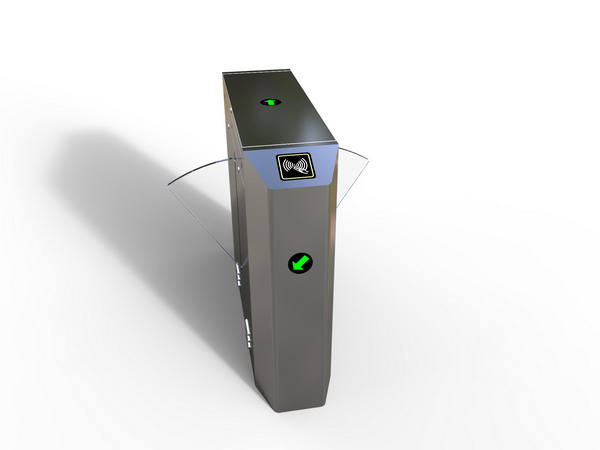

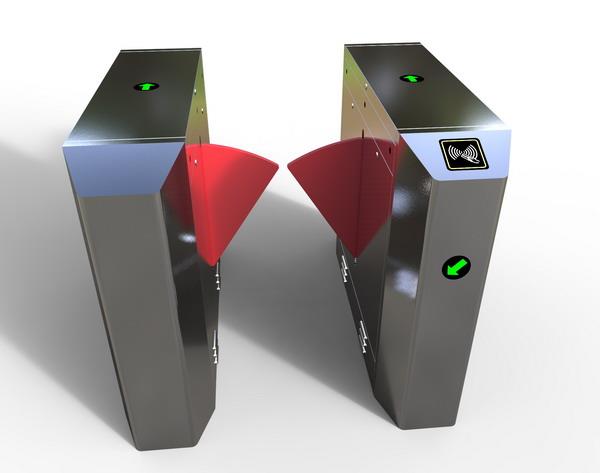

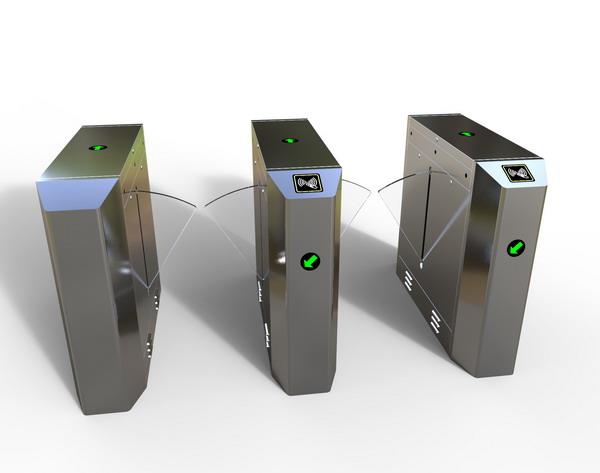

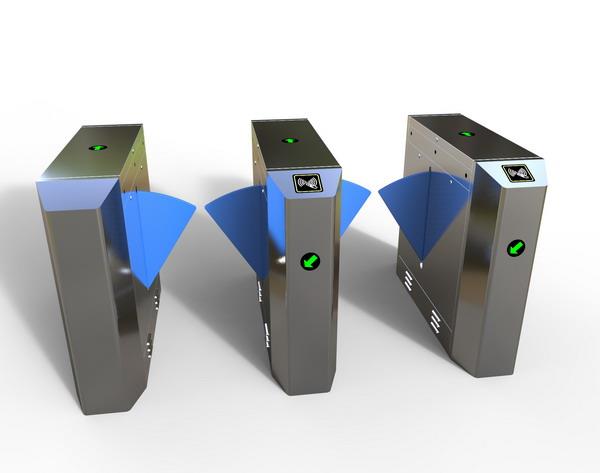

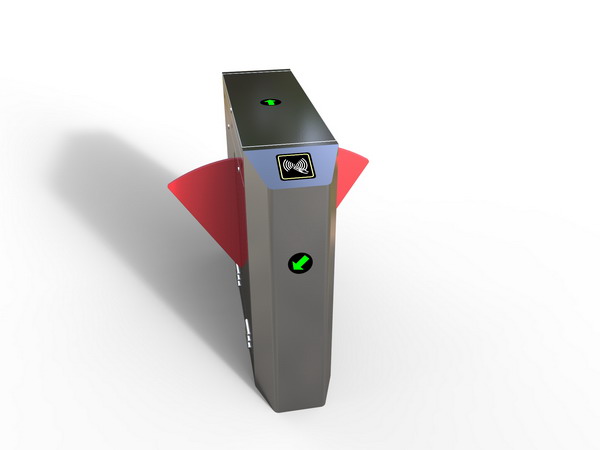

桥式八角翼闸

桥式八角翼闸

产品详情

桥式八角智能翼闸外形采用不锈钢板冲压成型,造型美观大方、防锈、耐用,并且对外采用标准对外通讯接口,能方便地将条码卡、ID卡、IC卡等读卡器集成在闸机设备上,为出入人员提供文明、有序的通行方式,同时又可杜绝非法人员出入;另外系统还专门设计了满足消防要求的功能,在出现紧急情况时,保证通道畅通无阻,方便人员及时疏散。

桥式八角翼闸功能特点

1)具有零位自检功能,方便用户维护及使用

2)非法进入有报警提示功能。

3)防冲功能,在没有接收到开闸信号时,摆臂自动锁死。

4)红外/机械双重防夹功能,在摆臂复位的过程中遇阻时,在规定的时间内电机自动停止工作,且力度很小,同时发出报警。

5)智能翼闸具有自动复位功能,行人刷卡有效,若在系统规定时间内未通行时,系统将自动取消行人此次通行权限。

6)标准的对外通讯接口,可与多种读卡器相挂接,并可通过管理计算机实现远程控制与管理。

桥式八角翼闸主要技术参数

1)电源电压:AC220±10% V、50HZ

2)驱动电机:直流电机 24V/40W

3)桥式八角翼闸工作环境温度:-15OC - 60OC

4)相对湿度:相对湿度≤90%、不凝露

5)输入接口:12V电平信号或脉宽>100ms的12V脉冲信号,驱动电流>10mA

6)通讯接口:RS232

7)通讯距离:≤10米

8)通道宽:单台杆长600-900MM

9)通行速度:30人/分钟(常开模式)、20人/分钟(常闭模式)

10)闸门开、关时间:1-2秒

智能翼闸系统工作原理

1)打开电源,3秒后系统进入工作状态。

2)读卡器读到有效卡时,峰鸣器会发出悦耳声响,向行人提示读卡成功,同时还对从卡中读到的信息进行判断、处理,并向主控制板发出申请通过信号。

3)主控板接收到读卡器和红外线传感器的信号,并经综合处理后,向方向指示器和电机发出有效控制信号,使方向指示标志转为绿色箭头通行标志,并发出设定的语音提示,主控板控制电机运转,接近开关限定电机运转角度,闸门打开,允许行人通行。

4) 在行人通过通道过程,红外线传感器始终处于感应状态,并不断向主控板发出信号,直至行人已经完全通过通道。

5) 无卡或读无效卡时,桥式八角翼闸系统将禁止行人通行,并且会发出语音报警,致使行人退出通道后,方可解除报警,系统则进入等待状态。
