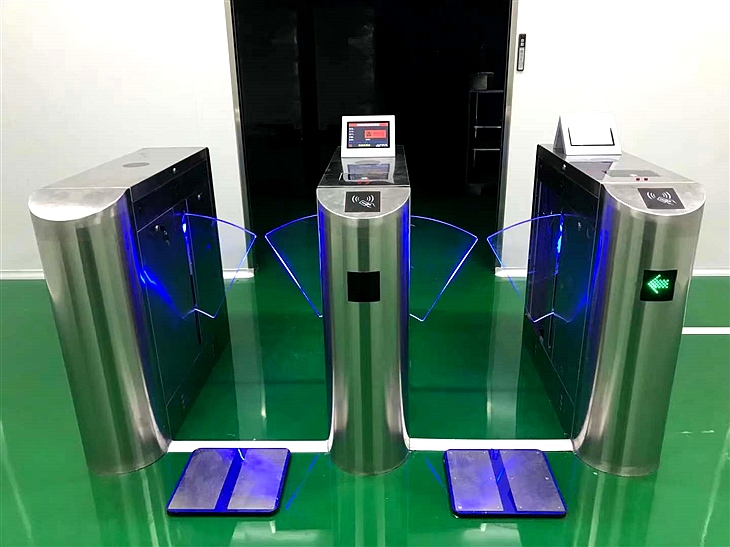

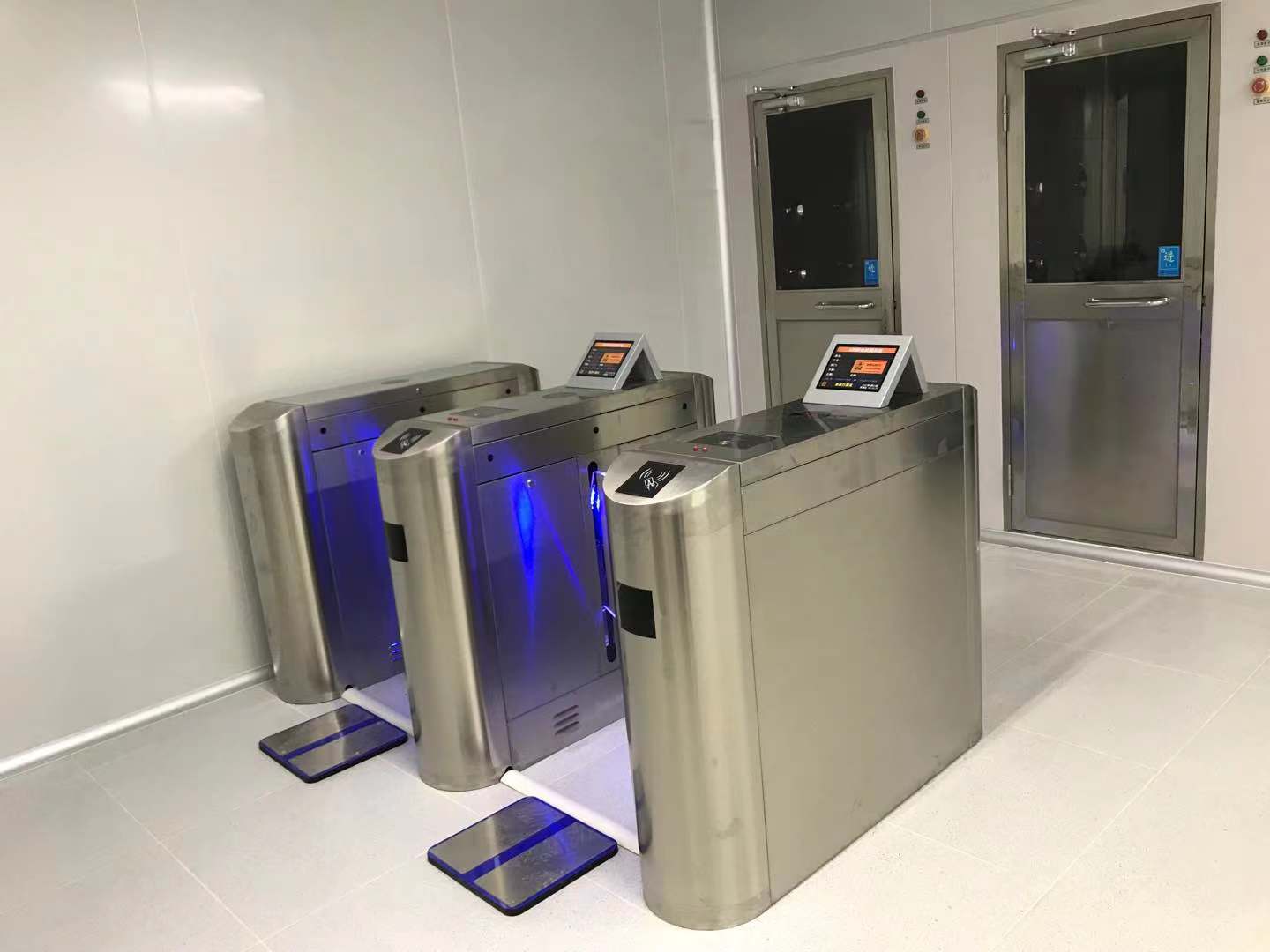

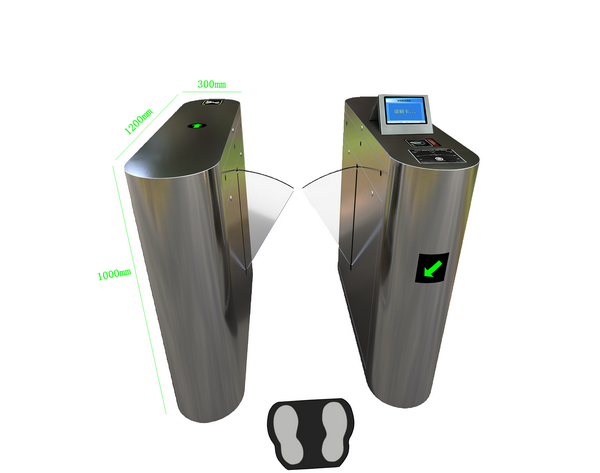

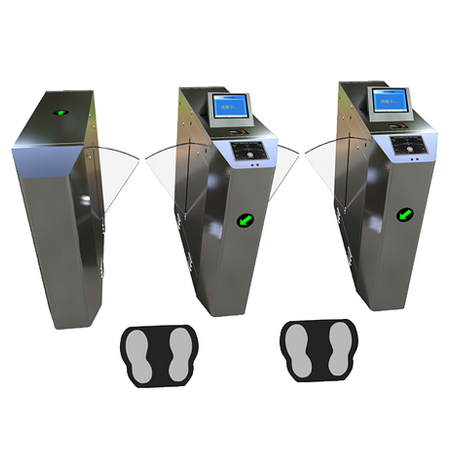

ESD门禁系统

ESD门禁系统

产品详情

每个人身上都会或多或少的带有静电,有的人静电比较大,有的会比较小。电子厂大部份都是会涉及到电子元器件的。人体平常如能感觉到的静电电压为2-4KV以上,通常是由摩擦而产生的。如果我们将我们生活中所带的静电和IC元器件接触,那么几乎是所有的IC都将会击坏,如果在工作中没有得到相应的防护措施,就会生产出一批报废品。将会给企业带来巨大的损失。

ESD门禁系统

ESD门禁系统可以很好的去解决这一类的问题。防静电车间里都有除静电设备:防静电地板,离子风机,防静电平台等,若人体参数不合格,比如静电鞋、腕带,那么人体积累的静电就不会释放到车间里更大代价建设起来的防静电环境里;对进入厂区就有人员进出电流和电压的测试,当员工通过静电仪后,检测仪器超过一定电阻(750KΩ-100MΩ),翼闸将会拒绝他们通过,必须刷卡,同时刷卡产生记录,对可疑人员进行复查或拒绝入车间,对产品的生产,品质有保证的。

ESD门禁系统主要由静电测试仪、三辊闸、中心控制器、感应卡读卡器、电源、远程通讯器、以及管理计算机、服务器等组成。

1、静电测试仪:是ESD门禁的核心部件,通过测试人体的电阻间接地反映人体的静电指标,从而确保被测试人佩戴鞋具、腕带等合格,同时向后续部件输出信号,用以驱动通道机构。根据中心控制器的分组信号,可以对刷卡人进行手脚均测、只测手只测脚、不需ESD检测等4种情况的操作。

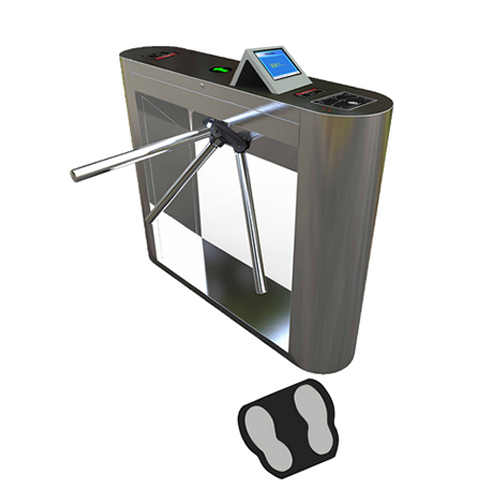

2、三辊闸:三辊闸进入方向配置ESD检测仪和感应读卡器,刷卡和静电检测合格后可以通行一人。外出方向也配置感应读卡器以供公司自行设定成双向通道。出口闸机配置外出感应读卡器,可设置为刷卡外出,也可设置为自由外出。

3、中心控制器:保存员工资料,根据刷卡信号判定该员工是否允许通过,属于哪种测试类型,并发送给静电测试仪,再根据静电测试仪的输出信号,驱动三辊闸机构。

4、感应卡读卡器:接收刷卡信号,传送至中心控制器进行判别。

5、电源:提供全部机构的供电。

6、远程通讯器:提供中心控制器与计算机的通讯,完成设置和数据采集。

7、管理计算机:安装ESD门禁管理软件。

8、服务器:安装ESD门禁系统数据库,可以采用公司现有的MicrosoftSQLServer数据库管理系统。


ESD电门禁系统管理软件

1.功能特点

ESD门禁系统测试管理软件技术要求:

1)MSSQLSERVER\MySQL数据库安全管理:具备MSSQLSERVER\MySQL大型数据库储存方式,可多人或多台计算机联机管理,每个人的帐户、密码、权限可由管理者设置。

2)大系统组网:可同时对100台以上静电检测门禁系统设备进行监控或内部网络跨厂管理。

3)包含『人员管理』、『系统报表』、『硬件设定』、『10秒实时监看』、『邮件报表』、等多种功能所架构的ESD管理系统。

4)具备远程管理:采用轻松方便的网页管理方式,可于任何内部计算机随时透过网页(浏览器)输入服务器网址或IP进行各项ESD软件管理作业,无需于各台计算机安装客户端软件才能管理。

5)多种测试权限设置:可以设定卡片的权限&每个员工的测试条件、卡片有效日期..等等。员工与感应卡资料可以批量导入导出。辞职员工支持批量导入删除。

6)真实阻值数显记录:自动将测试结果记录至软件,可记录员工卡号、工号、姓名、日期、时间、手腕带阻值、左脚鞋具阻值、右脚鞋具阻值、测试结果为成功、失败或逾时测试等各种状态纪录。

7)可综合条件产生管理者或稽核客户需要的ESD报表:能依据测试结果、报表种类+各种条件查询(依起/迄日期、部门、员工数据或者测试结果等综合条件搜索,来进行查询作业并产生报表,查询后的ESD测试报表可excel汇出;

8)自动产生ESD报表:每天可设置不同时段将当时间区段的『测试合格人员』、『测试未通过人员』、等各式ESD管理报表,并且测试结果包含真实阻值。

9)具备前后端入口管制功能:可选项建置分开测试入口与闸机入口管制(例如于更衣室出来墙面设置多套刷卡测试仪,然后于几分钟内到达车间入口闸机处刷卡,只要前面测试仪测试合格即可刷卡进入,如此,可以减少闸机建置数量或节省空间)。

10)远程设定每台测试仪的阻值标准:管理者可在软件内远程设置测试仪的高标、低标、近失效等各种阻值设定。

11)多种软件语言版本可随意切换:中文简体版、中文繁体版或英文版软件。

12)软件真实记录硬件测出阻值:软件真实按测试仪测出结果记录阻值,不弄虚作假。软件记录及查询结果时,对于测试结果应显示左鞋、右鞋、手环实际测试阻抗值。发送Email的ESD报表内容也应显示测试阻抗值。

13)HR或一卡通连动自动更新人员功能:具备人员更新数据表,可由HR或一卡通系统联动,将新增人员(注册)及删除人员(注销)丢入ESD软件人员更新数据表内,由ESD系统软件自动更新人员(新增或离职注销)权限到各个ESD控制器。

14)具备系统联动定制化选项功能:可开放数据表接口定义供其他系统软件抓取刷卡测试数据做统计应用,或可选项将数据抛到其他系统指定数据库数据表内。(此项为收费定制功能)

以下是KDX-8008静电防护门禁系统的组成示意图

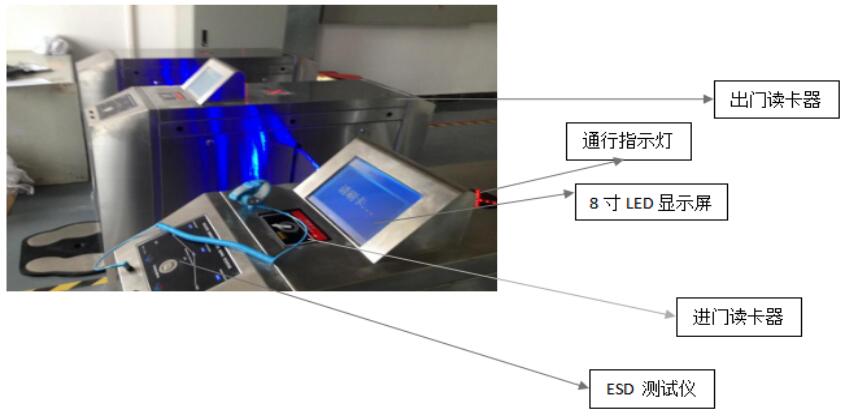

1.安装机箱

安装机箱

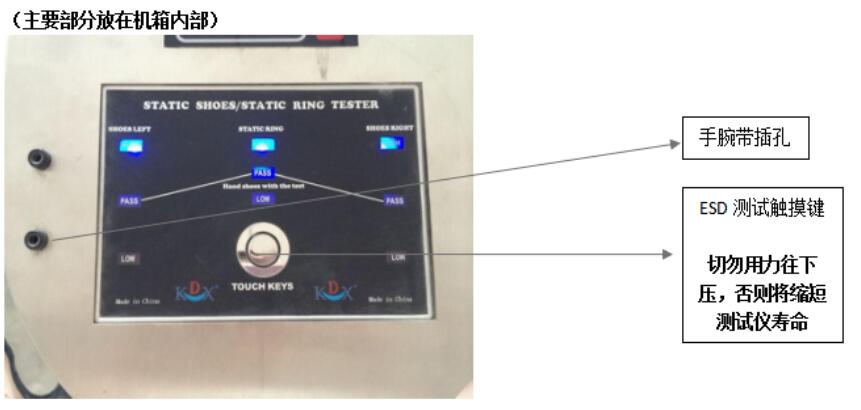

2.ESD测试仪外观及说明

SD测试仪外观及说明

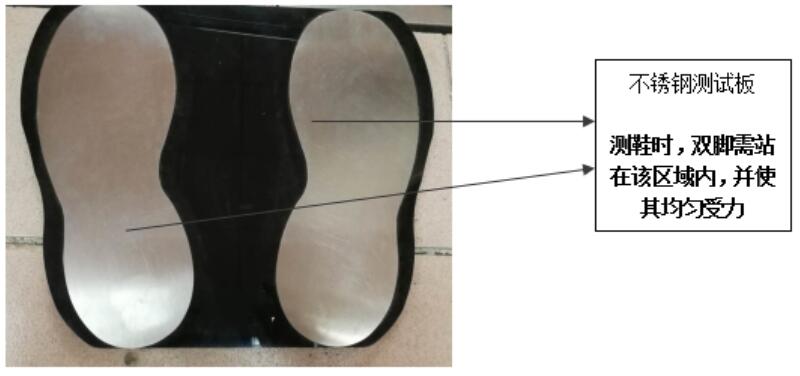

3.脚踏板外观及说明

脚踏板外观及说明

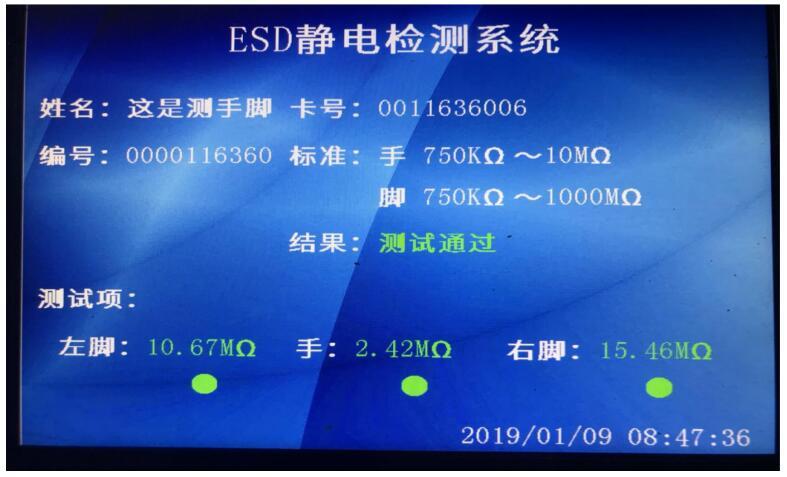

显示屏界面多种选择

显示屏界面多种选择

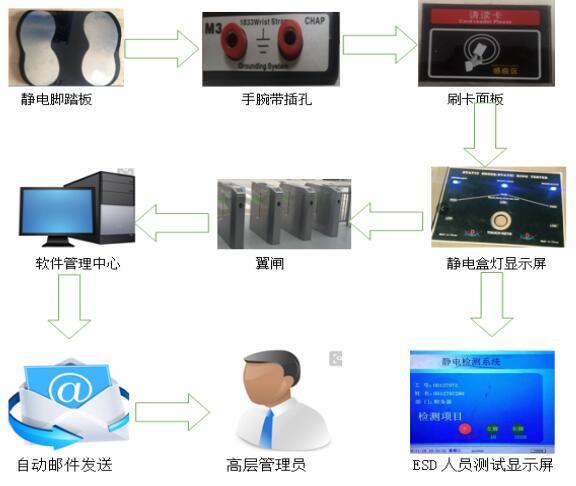

静电防护门禁系统拓扑示意图

静电防护门禁系统拓扑示意图
