智能翼闸的安装步骤

智能翼闸安装步骤一:线路预埋

1.按客户的要求将机箱位置定好,在机箱固定位置的中心点到控制室之间选择好最佳走线途径,预埋或开挖电缆线沟。

2.在挖好的线路沟里放入适当直径的走线管(PVC 管或钢管),穿入设备所需的电源线和控制线(控制线包括:手动按钮线 3 芯、RS485 通讯信号线 3 芯)。如距离较远,电源线和控制线必须分开走管(2 管距离应在 50CM 以上)。

3.两台闸机之间布一根 8 芯连机线连机。

4.所有线路布好后,最好在调试成功以后填埋混凝土。

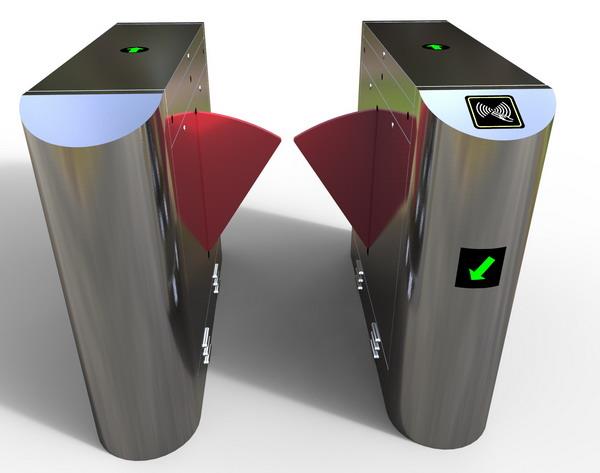

智能翼闸的安装步骤

智能翼闸安装步骤二:固定智能翼闸

1.首先,使 2 台智能翼闸上电,使翼运行至关闭状态,然后对齐两台智能翼闸的翼,使翼在同一直线上,翼与翼之间的距离是 3CM 至 5CM

2.需要测试红外是否对准,等全部功能都调试完毕

3.在基座的螺丝孔中心和机箱底座边缘在地面上做记号,再移开机箱,在做好记号的螺丝孔上用钻头垂直打孔,大小、深度要符合膨胀螺丝的要求将设备移至原位,打入膨胀螺丝并紧固螺丝即可

闸机上电:

上电前,应仔细检查闸机主板的各个接线端,是否有松动,确保机械部分没有卡死,运转灵活,设备是否已可靠接地,是否存在短路现象等,确认无误后方可上电。

功能调试

1.此闸为双向常闭智能翼闸.外接进向刷卡信号、出向刷卡信号。

2.没有刷卡信 号时,当 行人从进向 进入时报 警. 同理没刷卡信号时,当行人从出向进入时报警

3.行人刷卡通行:翼打开开始延时, 在设定通行时间内行人通行则翼关闭,若超时行人仍不通行则翼关闭,当有人反向进入时,闸机立刻关闭,并发出报警,有人或物体在中间防夹红外上,超出关闭的延时时,发出报警但闸机不会关闭,以免造成不必要的伤害。

4.行人通行时如两人太近具体以时间为限则当作一人处理.

5.自动检测:遇到物体阻碍,自动检测 5 次,然后停止阻碍位置上,再给同一方向信号,则闸机恢复正常。若刚开始上电闸机找不到零位时,将进行5次检测,

6.5 次检测后,将停止运作,以免造成闸机零部件损坏;

智能翼闸安装步骤三:控制器接线

1.按智能翼闸接线图接好设备电源线

2.如果该设备需加装其他控制系统(如门禁管理系统、指纹管理系统、消费管理系统等) 则需要把控制系统输出信号 线接入接线排 的 1(绿 )、 2(黑) 、3(蓝) ,2(黑)是公共端

3.如需用手动按钮控制闸机,则将出厂原配的小按钮线延长即可。

4.两台智能翼闸同步使用,请将连机线连接到两台闸机并接好即可。

5.红外接入方法,电源接在12V 上,信号由面对闸机从右至左为 IR1、IR2、IR3、 IR4、IR5。最少为3对或3对以上,若为3对将接入到IR1、IR3、IR5.

6.若两台闸机联机,需要联机,联机线为一根 8 芯线,接入方式为,联机线接法:如有 AB 两台闸机,则A台联机线的11端接B台12端,A台12端接B台11端,A台13端接B台17 端,A台14端接B台16端A台15端接B台15端,A台16端接B台14 端,A 台17端接B台13端A台18端接B台18端 , 多台也是一样。
